Светильник АДА

[папик]

Народ, кто выскажется по дизайну такого светильника от АДА

[Упатыч]

Нормальный дизайн.

[папик]

Вот и мне понравился, сейчас сижу делаю макет для кубика длинной 35 см. из вспененного ПВХ, потом буду заказывать корпус из акрила толщиной 10 мм. чтобы действительно хорошо смотрелось.Диоды повешу в 3 ряда трехватники 4 бел-2 красн.2 син. 2 бел-4 бел. диоды буду ставить вот такие http://buyeasy.by/redirect/cpa/o/pe9hu1n66e35mmxawf1e7wa6lzgex6fj/
и такие http://buyeasy.by/redirect/cpa/o/peag6yuy2o5y194mg898dpwa2w7ql0ky/

[папик]

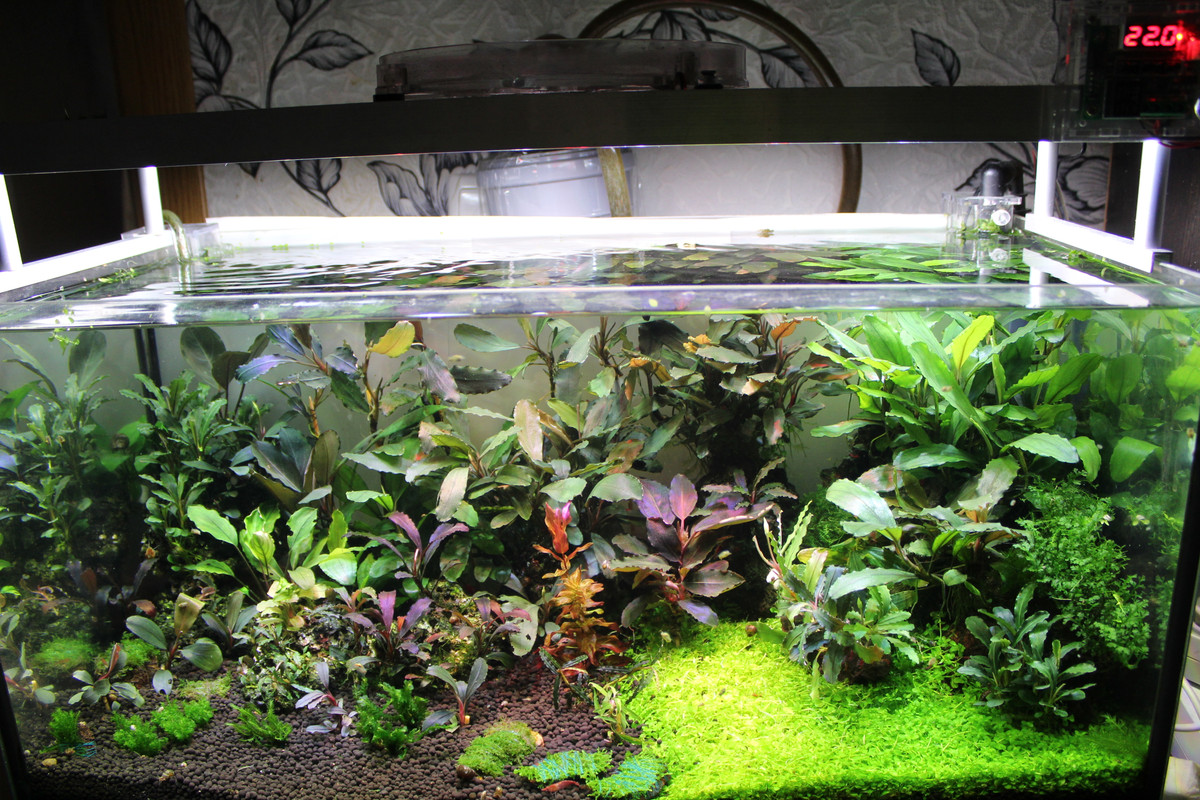

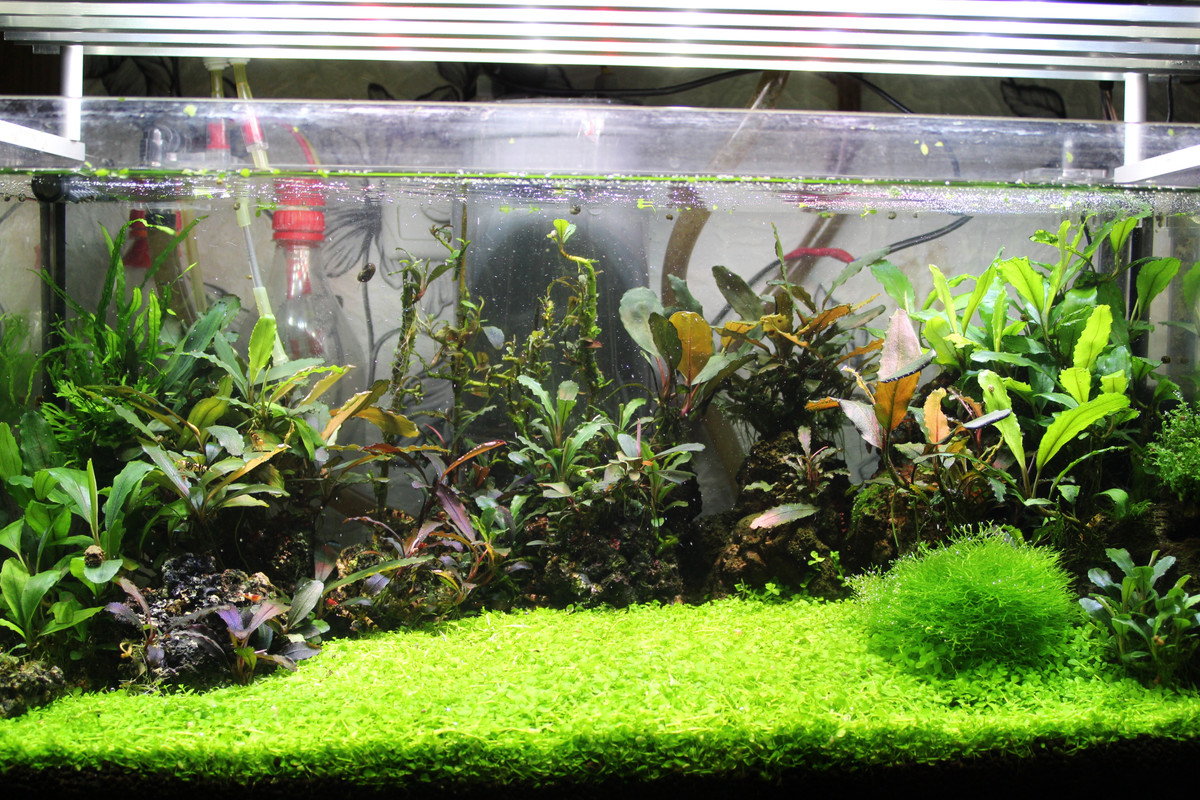

На таких диодах сейчас этот же кубик нормально себя чувствует,  но светильник получился слегка колхозный, вот и захотелось получше сделать а так растючка растет хоть и диоды запитаны как одноватники, даже у амании макушки покраснели

[папик]

[fiks8888]

папик, А как монтируются те, которые 3х3 мм? Как тепло отводится - нижняя широкая полоса?

[папик]

берется паста  http://buyeasy.by/redirect/cpa/o/pefc4zo8aux5gdhk2f6bcq3zskg3jfvj/
подложка   http://buyeasy.by/redirect/cpa/o/pf9de60dpv7xbo68pchyi8o70hjr2qvt/
зубочисткой наносится тонкий слой пасты, ложится диод и припаивается профессионалы это делают паяльным феном я это делаю на утюге)))))
https://www.youtube.com/watch?v=Z1eAS0xRvqg

[Als]

https://ru.aliexpress.com/store/product/10pcs-Cree-XPE-XP-E-R3-1-3W-LED-Emitter-Diode-Warm-White-3000K-Cool-White/815938_32795070611.html?spm=a2g0v.12010612/itm2home-1.8148356.30.380541dbfoyo1T   и не надо утюга, или https://ru.aliexpress.com/store/product/10PCS-Semileds-3W-led-Cold-White-6000-6500K-Warm-White-3000-3200K-1-3W-LED-with/815938_32692884423.html?spm=a2g0v.12010612.8148356.60.24d17881So0YqZ если на 6500К

[fiks8888]

папик, ясно, спасибо. На видео, мне кажется, диоды явно не на 3 Вт. Уж больно много их на той подложке... Хотя, если всё это на хороший радиатор, то и 3 Вт можно паять... Но печка будет замечательная. Зимой двойная польза.

диоды запитаны как одноватники, даже у амании макушки покраснели

А высота аквариума какая?

[папик]

Так получилось, что решил попаять, но конечно на звездах удобней я даже спорить не буду  ,  я когда заказал тока потом начал думать как это дело припаять)))) бывает и так))) Аквы у меня все высотой 30 см и на обоих светильники светодиодные своей сборки  все растет вродебы,  но как всегда посмотришь иногда на свое творение и хочется сделать, другое получше. Вот так и с этим, счас сделую макет на вспененном ПВХ, потом уже буду заказывать детальки из акрила 10 мм. с полировкой
И да до этого клеил звезды диодов на термоклей, сейчас буду наверное подложки диодов крепить на термопасту и винты, дольше процесс конечно, но проще потом менять, Хотя в светильниках у меня за пару лет не один диод тьфу тьфу не сгорел.

[папик]

[fiks8888]

папик, ждём продолжения. Интересует какие радиаторы будут и как они будут монтироваться с акрилом... А на счёт того, что с пастой менять проще - почему? Паста со временем сохнет, это через год-два всё откручивать и мазать по новой?  Диоды с теплопроводного клея убрать тоже не трудно. Чем нибудь тонким поддел и снимаются. Зато резьбу резать под винты не нужно. Вариант с гайками я не рассматриваю, уж больно не красиво получается. (ИМХО)...

[папик]

Просто буквально вчера отдирал приклеенные китайским термоклеем диоды, трудно однако )))) хороший клей попался, китайский)))

[папик]

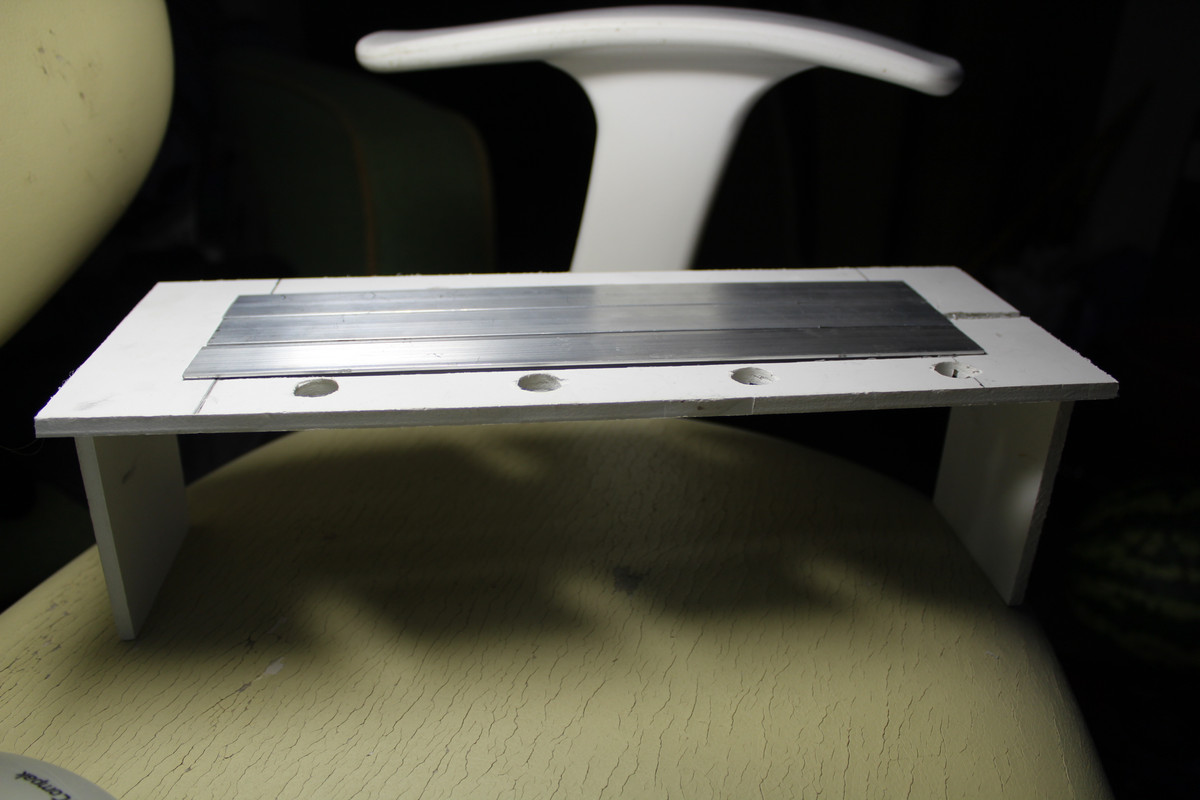

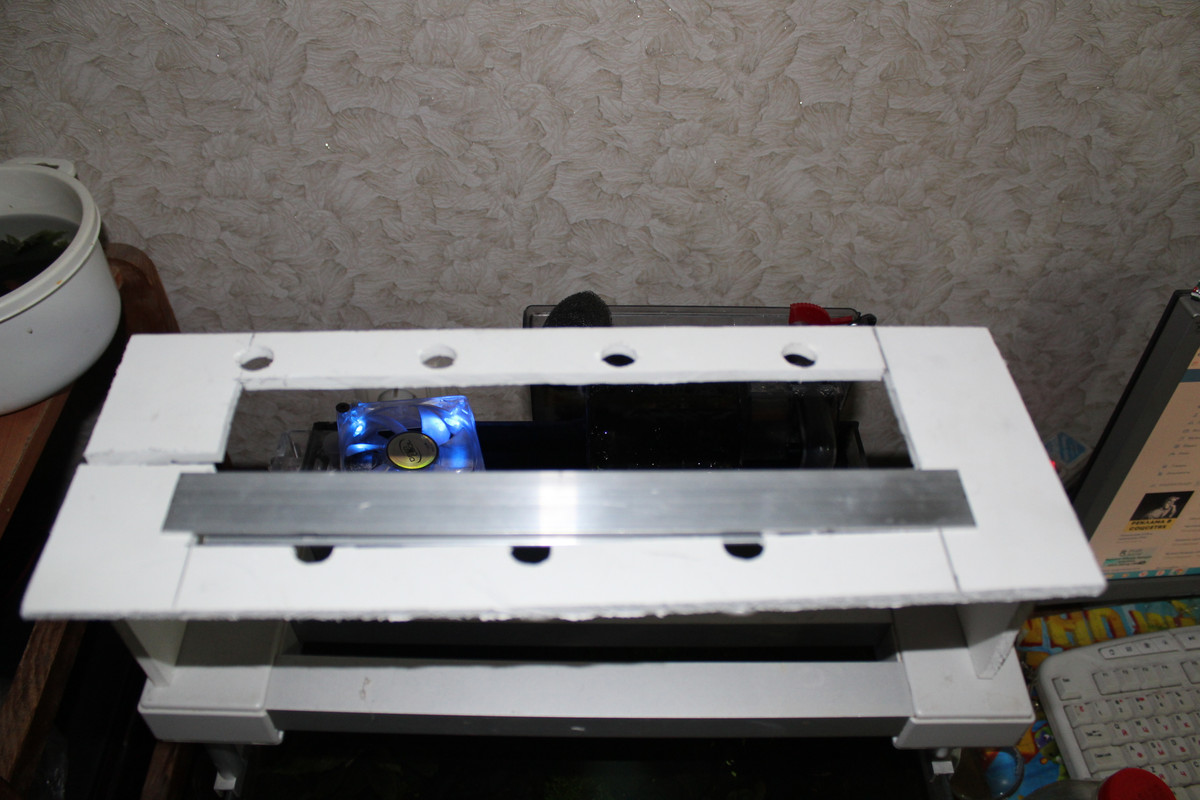

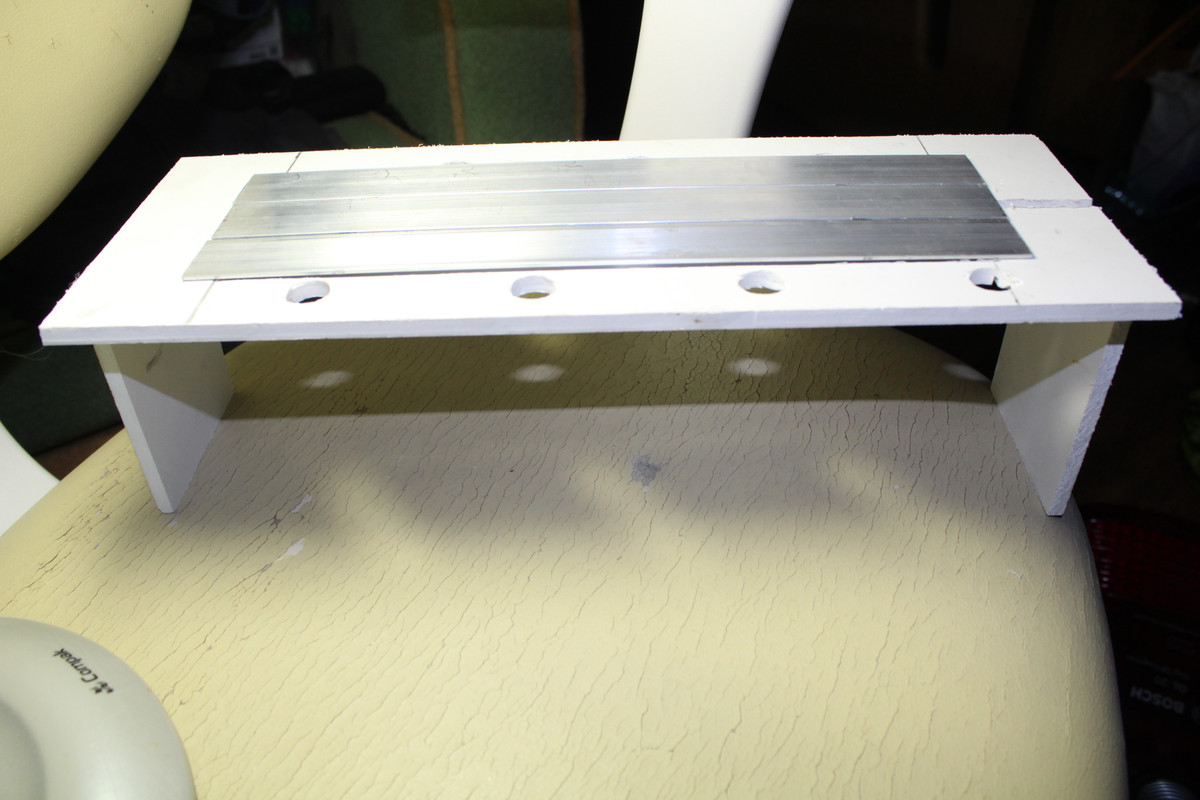

Собираю макет из ПВХ для начала




эще две планки будет, ПВХ не обращайте внимание это остатки прошлых мучений)))0

[Als]

Белый какой температуры?

[папик]

диоды 6500/10 000 как 3/1 счас хочу попробовать вместо 6500 диоды 8 000к

[папик]

[папик]

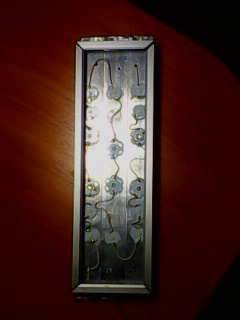

Светильник собран с диодами и проходит тестирование

[папик]

Вот завтра может корпус заберу и соберу его))))

[папик]

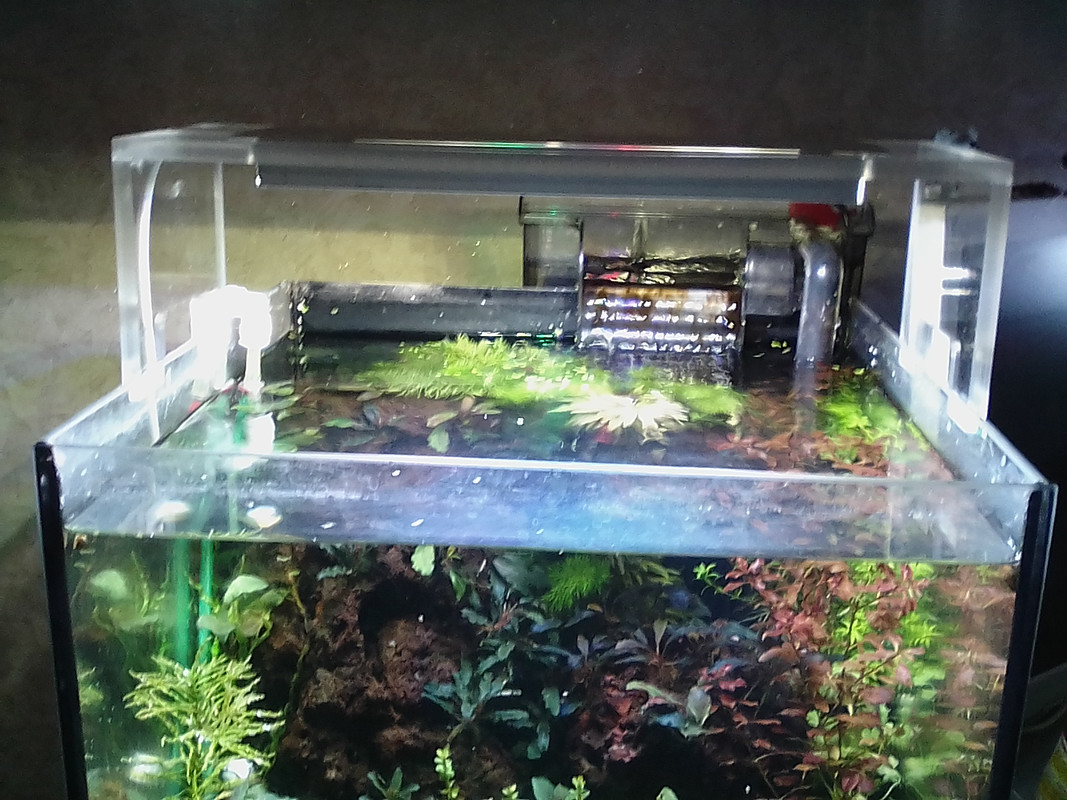

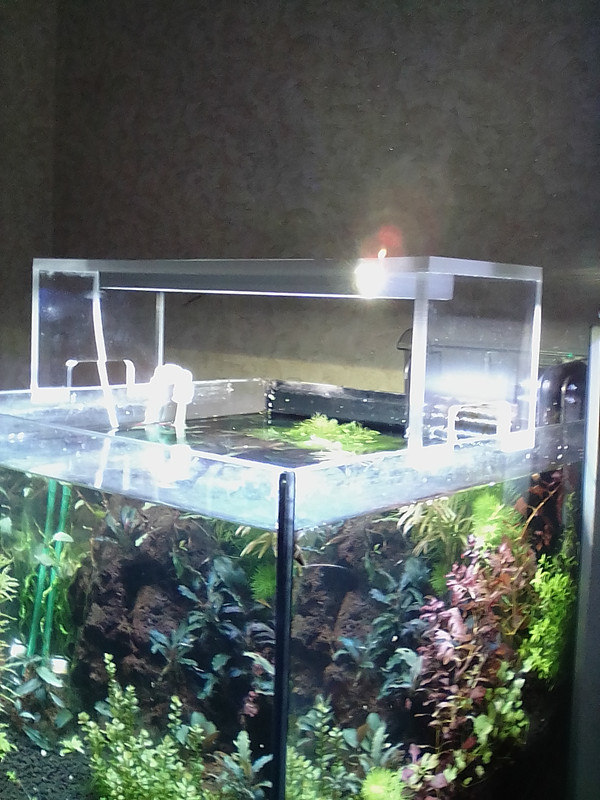

доделал свой светильник, вот результаты))))

[amu2000]

Прилично, сразу видно  - старался.

[fiks8888]

папик, если не секрет, сколько за корпус заплатили?

[папик]

Да не секрет акрил 8 мм. плюс работа и того 950 рублей,  в принципе вначале колебался а счас не жалею, конечно корпус из вспененого ПВХ дешевле будет
АДА стоят больше 10 000 рублей)))))

[fiks8888]

папик, просто было интересно. Про АДА и речи нет, очень кусачие цены.

[папик]

Мне понравился дизайн и принцип сборки АДА, ну и решил для себя любимого сплагиатить
